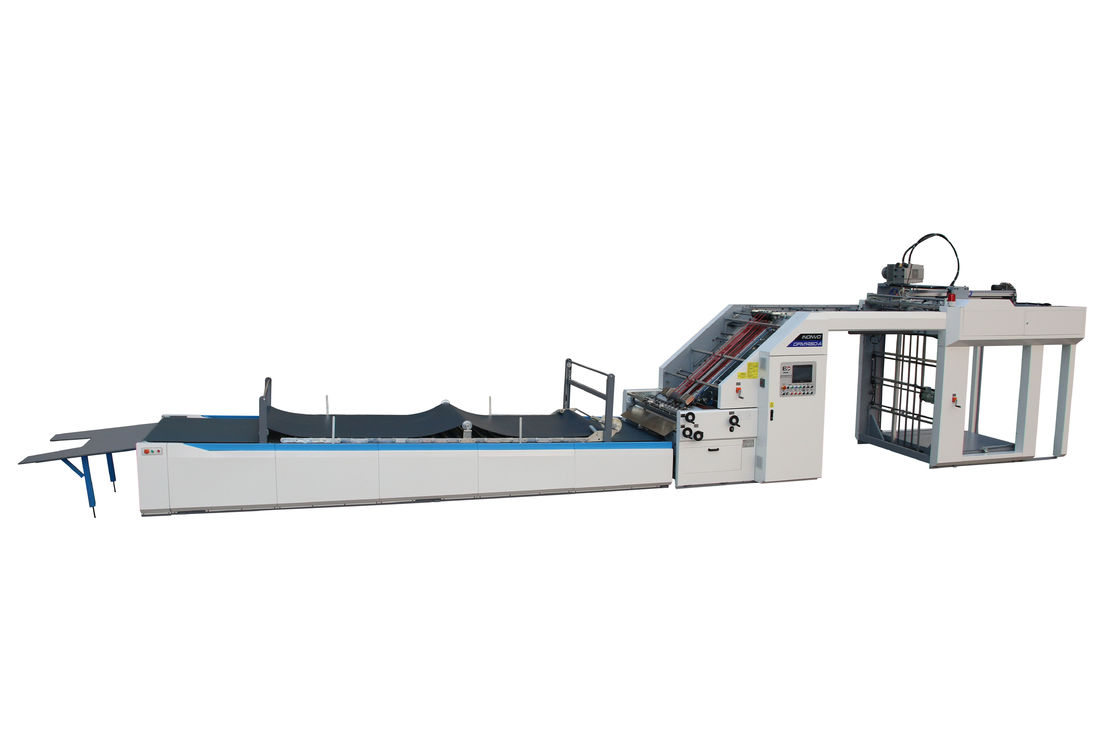

Machine à laminer automatique à flûte machine à laminer à litho machine à monter machine GFM-1200

Machine à laminer automatique à flûte, machine à laminer en litho, machine à monter GFM-1200

1Description du produit

1.1 Fonction:

Le papier peut être stratifié avec du carton pour augmenter la résistance et l'épaisseur du matériau ou des effets spéciaux.panneaux publicitaires et autres.

1.2 Structure:

A. Alimentateur de papier supérieur: Il peut envoyer des piles de papier de 120 à 800 grammes d'en haut.

B. Alimentation inférieure: elle peut envoyer du carton de 0,5 à 10 mm par le bas.

C. Mécanisme de colle: l'eau collée peut être appliquée sur le papier alimenté.

D. Organisation réglementaire - Adapte les deux papiers selon les tolérances fixées.

E. Le convoyeur à pression... presse le papier et le transporte à la section de livraison.

1.3 Principaux:

Le papier supérieur est expédié par l'alimentateur supérieur et envoyé au détecteur de démarrage du mécanisme de positionnement pour la détection.après que le papier du fond soit recouvert de colle sur la roue de colle, le papier supérieur et le papier inférieur sont respectivement transportés vers les détecteurs synchrones des deux côtés du papier, après détection,le contrôleur calcule la valeur d'erreur du papier et du papier de fond, et le dispositif de compensation servo sur les deux côtés du papier compense le papier à une position prédéterminée pour l'épissage, puis pressurise le convoyeur.La machine presse le papier et le transporte à la machine de livraison pour ramasser le produit fini.

1.4 matières utilisées:

Papier de colle --- papier mince de 120 à 800 g/m, carton.

Papier de fond --- carton de 0,5 à 10 m/m, carton à une face, papier ondulé multicouche, carton perlé, carton de nid de miel, carton en polystyrène.

La colle - résine, etc., dont la valeur de pH est comprise entre 6 et 8, peut être appliquée sur la colle.

Caractéristiques structurelles:

En adoptant le système de contrôle de transmission leader au monde, il suffit d'insérer le système de réglage automatique de la taille du papier.

Montage informatisé à grande vitesse, jusqu'à 150 m/min.

La tête d'alimentation en air de type Chuanliu, avec quatre ensembles de buses avant et quatre ensembles de buses d'aspiration.et peut installer pré-empileur assisté par piste Utilisez plusieurs ensembles d'yeux électriques pour connaître la position avancée de la ligne de fond, et faire tourner indépendamment le servo moteur des deux côtés du papier de face pour compenser l'alignement supérieur et inférieur du papier, ce qui est précis et lisse.

Le système de contrôle électronique à fonction complète, utilisant l'interface homme-machine et l'affichage du modèle de programme PLC, peut détecter automatiquement les conditions de fonctionnement et les dossiers de travail.

Le système automatique de remplissage de colle peut compenser automatiquement la colle perdue et coopérer avec le recyclage de la colle.

Les spécifications:

Introduction à la succursale:

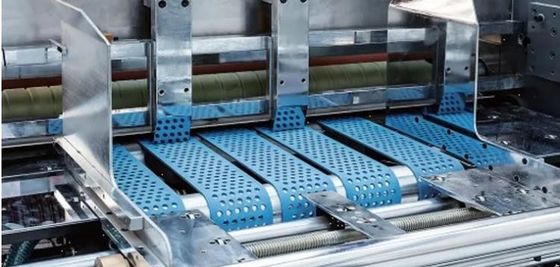

1. Alimentation par papier de fond

Utiliser un système de commande électrique à servo-moteur importé, avec aspiration japonaise NITTA
ceinture pour faire un onduleur de puissance d'aspiration, et ceinture nettoyée par rouleau à eau; breveté
La technologie permettant de garantir que le carton et le carton sortent en douceur et en fonctionnement simple.

2. MÉCANISME d'alimentation des feuilles supérieures

La buse de levage et d'alimentation du chargeur automatique à grande vitesse peut être réglée librement pour être adaptée à la fois au papier mince et au papier épais.Veillez à ce que le papier d'alimentation supérieur fonctionne rapidement et en douceur.

3. Système électrique

Conçu conformément à l'exigence CE européenne, il assure la stabilité de la machine, un rendement élevé et un faible taux de défaillance.comme un avertissement, détecter les erreurs, les défaillances et la vitesse de fonctionnement, etc. sur l'écran en un coup d'œil.

4Partie pré-stockée

Le système de pré-pilage avec fonction préréglée peut être réglé en taille de papier via l'écran tactile et orienté automatiquement pour réduire efficacement le temps de configuration.

4. Système de transmission

La ceinture synchrone des portes avec roulement NSK ou SKF comme transmission principale est adoptée pour assurer la stabilité.la pression des rouleaux peut être contrôlée rapidement par le servo-moteurPendant ce temps, la machine est également équipée d'un codeur mécanique.

6. Système de positionnement et rouleau de colle

L'utilisation de plusieurs ensembles de capteurs photoélectriques à la position relative des feuilles inférieures,
Les feuilles supérieures de contrôle des deux côtés du servo-moteur pour effectuer une action de compensation indépendante, de sorte que le positionnement précis du papier supérieur et du papier inférieur.
Le rouleau en acier inoxydable, ne rouille jamais, après un broyage étroit, garantit la quantité minimale de colle recouverte uniformément.

7. Système de fonctionnement à écran tactile

Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine haute résolution,et réalise la surveillance dynamique en temps réel du fonctionnement et de la défaillance, ce qui rend plus pratique l' ajustement et le dépannage

8. Système de lubrification automatique

Lubrifier régulièrement le roulement pour prolonger sa durée de vie

Système d'alimentation de pointe (optionnel)

Ce système est en option, plus adapté aux grandes dimensions et aux feuilles de fond épaisses.

Système d'aspiration pour le papier de fond(Le montant de l'indemnité)

Ce système est pour option, si vos produits avec carton, carton ondulé, et 3 ou 5 couches. vous pouvez choisir ce système.

Liste de certaines parties
