Machine automatique 800/Gsm à grande vitesse 150*150cm de lamineur de cannelure de carton ondulé

Lamineur automatique de cannelure de ZGFM pour en carton ondulé

1. Description de produit

1,1 fonction :

Le papier peut être stratifié avec le carton pour augmenter la force et l'épaisseur du matériel ou des effets spéciaux. Après le découpage, il peut être employé pour empaqueter des boîtes, des panneaux d'affichage et d'autres buts.

1,2 structure :

Système DP d'A. Upper : Il peut envoyer des piles de papier 120-800gsm d'en haut.

Alimentation de B. Bottom : Elle peut envoyer à 0.5~10mm le carton de dessous.

Mécanisme de C. Gluing : L'eau collée peut être appliquée au papier alimenté.

Organisation de D. Regulatory - adapte les deux papiers selon les tolérances réglées.

E. Pressurizing Conveyor… Presse le papier ci-joint et le transporte à la section de la livraison.

1,3 principes :

Le papier supérieur est envoyé par le système DP supérieur et envoyé au détecteur de début du mécanisme de positionnement pour la détection. Alors le papier inférieur est envoyé ; après le papier inférieur est enduit de la colle sur la roue de colle, le papier supérieur et le papier inférieur sont respectivement transportés aux détecteurs synchrones de papier des deux côtés, après la détection, le contrôleur calcule la valeur d'erreur du papier et du papier inférieur, et le dispositif servo de compensation des deux côtés du papier compense le papier dans une position prédéterminée épisser, et puis pressurise le transport. La machine presse le papier et le transporte à la machine de la livraison pour rassembler le produit fini.

1,4 matériaux applicables :

Papier de pâte --- 180 | 800g/m papier mince, carton.

Papier inférieur---carton de 0.5~10m/m, carton à simple face, papier ondulé multicouche, panneau de perle, panneau de nid d'abeilles, panneau de mousse de styrol.

Colle - résine, etc., valeur du pH entre 6 | 8, peuvent être appliqués à la colle.

Paramètres :

Caractéristiques structurelles :

◆Adoptant le système de contrôle de transmission principal mondial, seulement le besoin au l'automatique-accord de système de format papier d'entrée.

◆Montage ultra-rapide automatisé, jusqu'à 12 000 morceaux par heure.

◆tête de type Chuanliu d'alimentation en air, avec quatre ensembles de becs en avant et quatre ensembles de becs d'aspiration.

◆Le bloc de Feida adopte le bas carton de pile, qui peut adapter le papier à la palette, et peut installer le pré-empileur voie-aidé

◆Employez les ensembles multiples de yeux électriques pour connaître la position anticipée du résultat, et faites le moteur servo des deux côtés du papier de visage pour tourner indépendamment pour compenser l'alignement de fin papier supérieure et, qui est précis et lisse.

◆Le système de contrôle électronique de plein exercice, utilisant l'affichage modèle d'interface homme-machine et de programme de PLC, peut automatiquement détecter des conditions de fonctionnement et des disques de travail.

◆Le système automatique de remplissage de colle peut automatiquement compenser la colle perdue et coopérer avec la réutilisation de colle.

Max.speed : 12000sheet/hour

INTRODUCTION DE BRANCHE :

1. ALIMENTATION-PAPIER INFÉRIEURE


Système de commande électrique importé par utilisation de moteur servo, avec l'aspiration du Japon NITTA
ceinture pour faire l'inverseur de puissance d'aspiration, et ceinture nettoyée par le rouleau de l'eau ; Breveté
la technologie à assurer rident et le carton sort sans à-coup et opération simple.


2. MÉCANISME D'ALIMENTATION SUPÉRIEUR DE FEUILLE

Le bec de levage et de alimentation de papier du feedr consacré automatique à grande vitesse peut être librement ajusté pour être adapté au papier mince et épais. En même temps que la pompe de Becker. Assurez la course de papier de alimentation supérieure rapidement et sans à-coup.


3. SYSTÈME ÉLECTRIQUE

Conçu dans l'accord avec la condition européenne de la CE, assurez la stabilité de machine, le rendement élevé et le bas échec. Utilisant l'interface homme-machine et la combinaison de PLC, montrez toute l'information, telle que l'avertissement, l'erreur pour détecter, les échecs, et la vitesse de fonctionnement, etc. sur l'écran d'un coup d'oeil.


4. PIÈCE DE PRE-STACK

le système de Pré-pile avec la fonction préréglée peut être placé en tant que format papier par l'écran tactile et être orienté automatiquement pour réduire le temps installé efficacement.



5. TRANSMISSION

Ceinture synchrone de portes ainsi que SKF soutenant comme la transmission principale est adoptée pour assurer la stabilité. Les deux rouleaux presseurs, rouleau de amortissement et valeur de colle peuvent être facilement ajustés par la poignée avec l'encodeur mécanique.

système de positionnement 6.Left-right




7. SYSTÈME DE POSITIONNEMENT ET ROULEAU DE COLLE


L'utilisation des ensembles multiples de capteur photoélectrique en bas couvre la position relative,
feuilles de dessus de contrôle des deux côtés du moteur servo pour faire l'action indépendante de compensation, de sorte que positionnement précis du papier supérieur et du papier inférieur.
Rouleau d'acier inoxydable, jamais rouille, après avoir étroitement rectifié,
a garanti la quantité minimum de colle enduite également.
En bas du rouleau soyez nettoyé par le rouleau de l'eau.


8. SYSTÈME D'OPÉRATION D'ÉCRAN TACTILE


Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine à haute résolution, et réalise la surveillance dynamique en temps réel de l'opération et du défaut, la rendant plus commode pour s'ajuster et dépanner

11. GRAND SYSTÈME D'ASPIRATION POUR LE PAPIER INFÉRIEUR


Ce système est pour l'option, si vos produits avec le carton, en carton ondulé, et 3 ou 5 couches. vous pouvez choisir ce système.


12. SYSTÈME DE LUBRIFICATION AUTOMATIQUE


Lubrifiez l'incidence régulièrement pour prolonger la durée de vie de l'incidence



9. SYSTÈME DE ALIMENTATION DE BORD D'ATTAQUE (OPTIONOL)


Ce système est pour l'option, plus approprié aux feuilles inférieures de grande taille et épaisses.


10. CONDUCTEUR SERVO DE SHAFTLESS (FACULTATIF)


Ce système est pour l'option, plus approprié aux feuilles supérieures de longue taille.



13. SURVEILLANCE VISUELLE (FACULTATIVE)


Cette option peut surveiller le fonctionnement de machine, le besoin d'opérateur marchant autour de la machine fréquemment.

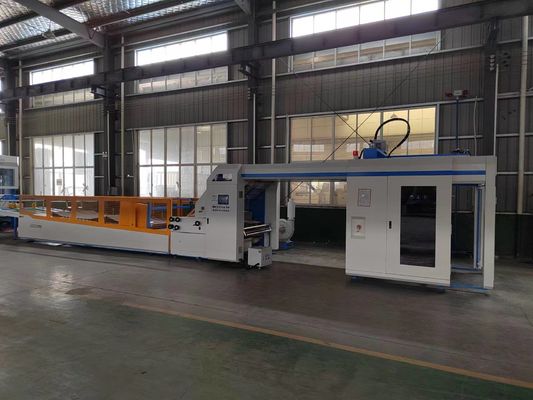

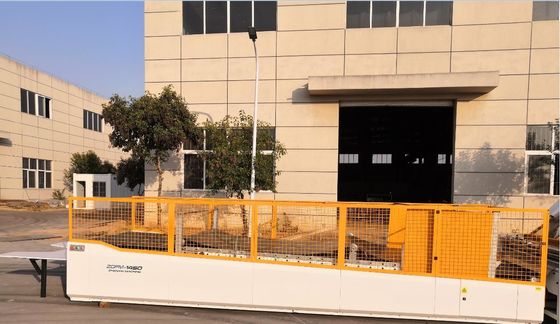

Image de machine
