Machine de contrecollage feuille à feuille avec servocommande pour le contrecollage de carton ondulé 5 plis et de multiples types de contrecollage

• Lamine des combinaisons de deux cartons ondulés et de toute feuille supérieure pour produire des produits de 2 couches, 3 plis, 4 plis, 5 plis, 7 plis
• Gère divers types de laminage : ondulé + ondulé + carton, ondulé + carton, carton + carton gris + carton, etc.
• Détection automatique du papier avec technologie de correction servo pour un alignement précis du papier supérieur et inférieur
• Système de contrôle de servomoteur importé avec bande d'aspiration Japan NITTA et alimentation par bord d'attaque
• Le rack multifonctionnel accueille les matériaux ondulés incurvés
• Rouleau encreur en acier inoxydable de 160 mm avec meulage anilox fin pour un revêtement uniforme
• Plateforme élévatrice à double usage avec structure de pré-empilage
• Rouleaux revêtus de polyéthylène pour un dégagement automatique de la colle
• Le système de colle en circulation réduit les déchets et stabilise l'adhérence
• Réglage de la machine par une seule touche via la saisie de la taille du papier
• Système de surveillance vidéo intégré

• Système de contrôle de transmission avancé avec réglage automatique de la taille du papier
• Ajustement informatisé à haute vitesse (jusqu'à 12 000 pièces/heure)
• Tête d'alimentation en air de type Chuanliu avec plusieurs jeux de buses
• Système de bloc Feida pour la manipulation de cartons à faible empilage
• Multiples yeux électriques pour un alignement précis du papier
• Contrôle électronique complet avec HMI et surveillance PLC
• Remplissage automatique de la colle avec système de recyclage

Affichage des détails

1. Commande par écran tactile

Il suffit de régler sur l'écran tactile, la taille sera ajustée automatiquement.


Avec système de jauge latérale. Rend la précision du laminage plus élevée. Et avec deux servos Yaskawa pour maintenir la haute précision du laminage.

4. Configuration électrique.

Utilise principalement un système électrique importé pour assurer la stabilité de la machine, une haute efficacité et un faible taux de panne. Utilisation d'une combinaison d'interface homme-machine et de PLC, affichage de toutes les informations sur l'écran.La machine est équipée de 13 servomoteurs, réalisant un contrôle servo complet.Le PLC importé d'Allemagne assure stabilité et durabilité.

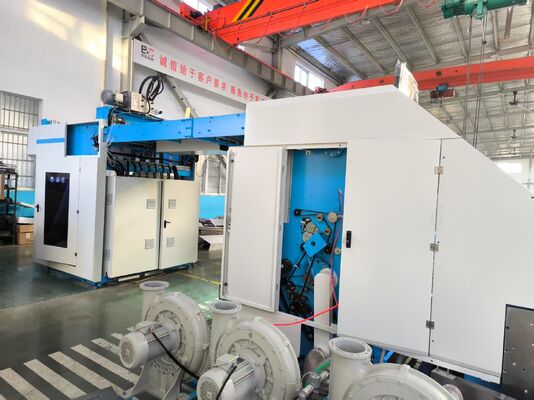

1. Tous les appareils électriques sont placés dans une seule armoire de commande, ce qui facilite la maintenance.
2. PLC importé, onduleur et moteur principal. Et servo Yaskawa pour la jauge avant. Il maintient la machine en marche stable et ils sont durables.
3. 5. Contrôle de surveillance vidéo par 4 caméras et rouleaux autonettoyants.

1. Le diamètre du tambour du rouleau de pressage est de 150 mm.
2. Une poignée de commande à distance est placée à côté du rouleau. 6. Alimentateur sans arbre. Il peut alimenter le papier plus stable.
3. Équipé d'un alimentateur servo à haute vitesse.

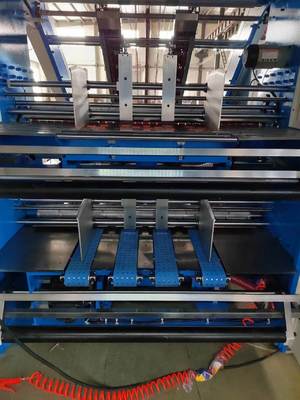

L'avant et l'arrière de l'alimentateur sont contrôlés par le servomoteur. Après avoir saisi la taille du papier, il sera automatiquement positionné. L'élévation du papier et le suceur d'avance peuvent être ajustés librement pour garantir que, qu'il soit épais ou fin, le papier peut être délivré rapidement et en douceur.

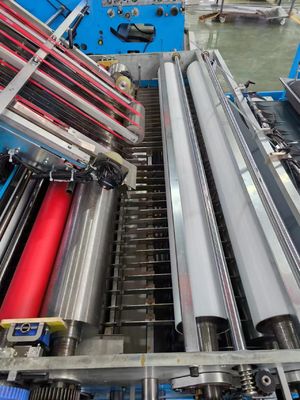

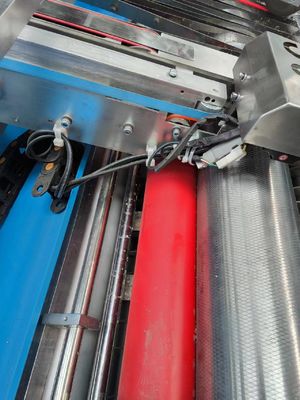

1. 2. Pompe à vide Becker.3. Équipé d'un système de détection de double feuille. 7. Rouleau encreur anilox en acier inoxydable (encre uniforme)Équipé de capteurs et d'un servomoteur, contrôle des feuilles supérieures pour effectuer une action de compensation indépendante pour assurer une haute précision. La conception du grand rouleau anilox en acier inoxydable (diamètre 160 mm) est stable et à haut rendement, enduit uniformément et économise le volume de colle. Utilisation d'un système de colle en circulation pour réduire la perte de colle et stabiliser l'effet d'adhérence de la colle. Le dispositif unique de rétention d'adhésif permet la circulation de la colle ou son fermeture complète sans circulation. Différents types de colle peuvent être utilisés, et les options de sélection sont plus étendues. 8. Système de pré-empilage.Pré-empilez le papier sans arrêt, améliorez l'efficacité.La largeur du pré-empileur est contrôlée par le moteur, la taille du papier est automatiquement positionnée.La plateforme élévatrice à double usage, nous pouvons utiliser la structure de pré-empileur pour pousser le pré-empilement de papier sur la plateforme.Nous pouvons également pousser la pile de papier directement sur la plateforme. Et la plateforme peut être ajustée en fonction de la situation réelle de la pile de papier.La plateforme du deuxième étage peut se déplacer automatiquement de gauche à droite.9. Système de lubrification automatique et grand ventilateur d'aspiration.Lubrifiez régulièrement les roulements pour prolonger leur durée de vie et économiser les coûts.Les ventilateurs à haut débit peuvent être plus facilement contrôlés pour les matériaux ondulés qui ont subi une déformation. 10. Réglage de la pression des rouleaux par servo et système de mesure d'épaisseur
   Le système adopte un système de contrôle séparé pour le moteur de encreur et le moteur principal. Lorsque le moteur principal s'arrête, le moteur du rouleau encreur tourne à basse vitesse, ce qui permet non seulement d'économiser de l'électricité mais aussi d'éviter le débordement de colle.

Équipé d'un système de réglage entièrement intelligent, il peut ajuster intelligemment la taille du papier.Implémentez l'opération de changement de commande rapide.11. Système de convoyeur de pressage.

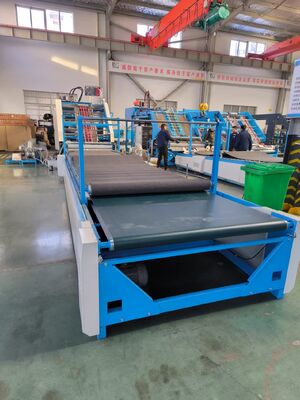

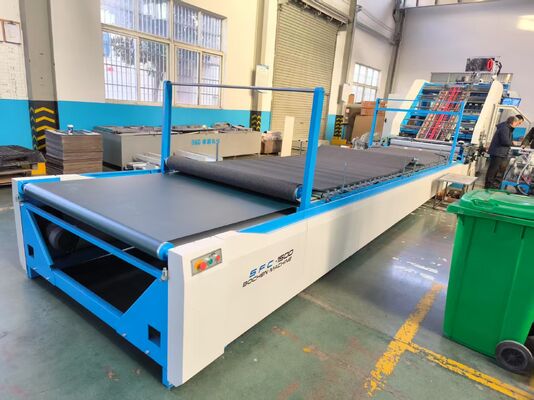

Convoyeur de pressage de 8 mètres de long, pour un séchage plus rapide des produits finis et pour maintenir une bonne qualité des produits. Et le côté inférieur avec rouleau mobile, facile à déplacer. Il est plus pratique à utiliser.
