Grande machine à laminage à flûte à haute vitesse en acier inoxydable à rouleaux d'anilox GFS1500 pour la stratification ondulée

Grande rouleau anilox en acier inoxydable, machine de lamination de carton ondulé à grande vitesse GFS1500 pour la stratification

Caractéristiques de performance:

● Système d'alimentation par bord avant. Structure sans pression d'alimentation, n'endommage pas le carton ondulé et améliore la résistance à la pression du carton ondulé.

● Adopte un système d'alignement de la feuille supérieure pour assurer une grande précision. Le mode d'alimentation peut être choisi : chevauchement ou séparation des feuilles.

● La conception numérique permet un réglage automatique du volume de colle. Réglage automatique de l'écart du rouleau encolleur (automatiquement en fonction de l'épaisseur de la feuille inférieure).

● La conception du grand rouleau anilox en acier inoxydable (160 mm de diamètre) est stable et à haut rendement, enduit uniformément et économise le volume de colle.

● Détection automatique du papier supérieur et inférieur, technologie de correction servo automatique. Permet au papier supérieur de suivre et d'épouser automatiquement le papier inférieur, avec une grande précision.

● La plate-forme élévatrice à double usage, nous pouvons utiliser la structure de pré-empileur pour pousser la pré-pile de papier dans la plate-forme. Nous pouvons également pousser la pile de papier directement dans la plate-forme.

● Le support multifonctionnel du papier inférieur convient au carton ondulé incurvé.

● Utilisez un système de colle en circulation pour réduire la perte de colle et stabiliser l'effet d'adhérence de la colle.

● Réglage en un clic de l'ensemble de la machine (il suffit de saisir le format du papier).

● Fonction de mémoire des commandes, un clic pour transférer la commande précédente, pratique et rapide.

● Surveillance vidéo.

Paramètres :

Caractéristiques structurelles :
◆ Adoption du système de contrôle de transmission leader mondial, il suffit de saisir le format du papier pour que le système s'accorde automatiquement.

◆ Montage informatisé à grande vitesse, jusqu'à 18 000 pièces par heure.

◆ Tête d'alimentation à air de type Chuanliu, avec quatre ensembles de buses avant et quatre ensembles de buses d'aspiration.

◆ Le bloc Feida adopte du carton à faible empilement, qui peut adapter le papier à la palette, et peut installer un pré-empileur assisté par rail

◆ Utilisez plusieurs ensembles de cellules photoélectriques pour connaître la position d'avance de la ligne inférieure et faites en sorte que le servomoteur des deux côtés du papier de face tourne indépendamment pour compenser l'alignement du papier supérieur et inférieur, ce qui est précis et fluide.

◆ Système de contrôle électronique complet, utilisant une interface homme-machine et un affichage du modèle de programme PLC, peut détecter automatiquement les conditions de fonctionnement et les enregistrements de travail.

◆ Le système de réapprovisionnement automatique de colle peut automatiquement compenser la colle perdue et coopérer avec le recyclage de la colle.



PRÉSENTATION DE LA BRANCHE:
1. ALIMENTATION DU PAPIER INFÉRIEUR

Utilisez un système de contrôle électrique à servomoteur importé, avec l'aspiration Japan NITTA
la courroie pour faire un inverseur de puissance d'aspiration, et la courroie nettoyée par un rouleau d'eau ; breveté
la technologie pour garantir que le carton ondulé et le carton sortent en douceur et avec une opération simple.

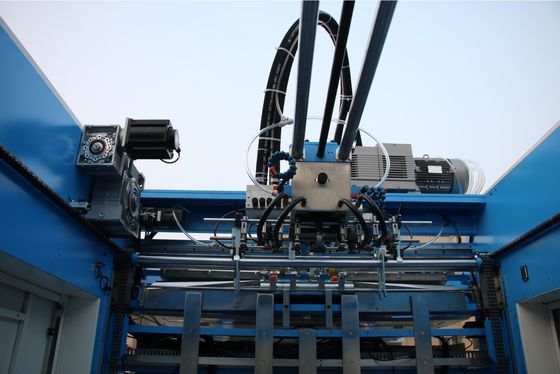

2. MÉCANISME D'ALIMENTATION DE LA FEUILLE SUPÉRIEURE

L'élévation du papier et la buse d'alimentation de l'alimentateur automatique à grande vitesse peuvent être librement ajustées pour s'adapter au papier fin et épais. Avec la pompe Becker. Assurer le fonctionnement rapide et en douceur du papier d'alimentation supérieur.

3. SYSTÈME ÉLECTRIQUE

Conçu conformément aux exigences européennes CE, assure la stabilité de la machine, un rendement élevé et une faible défaillance. En utilisant l'interface homme-machine et la combinaison PLC, affichez toutes les informations, telles que l'avertissement, la détection d'erreur, les défaillances et la vitesse de fonctionnement, etc. sur l'écran en un coup d'œil.

4. PARTIE DE PRÉ-EMPILEMENT

Le système de pré-empilage avec fonction prédéfinie peut être défini comme format de papier via l'écran tactile et orienté automatiquement pour réduire efficacement le temps de configuration.

5. TRANSMISSION

La courroie synchronisée Gates ainsi que le roulement SKF comme transmission principale sont adoptés pour assurer la stabilité. Les deux rouleaux de pression, le rouleau d'amortissement et la valeur de colle peuvent être facilement ajustés par la poignée avec un codeur mécanique.

6.Système de positionnement gauche-droite

7. SYSTÈME DE POSITIONNEMENT ET ROULEAU DE COLLE

L'utilisation de plusieurs ensembles de capteurs photoélectriques à la position relative des feuilles inférieures,
contrôler les feuilles supérieures des deux côtés du servomoteur pour effectuer une action de compensation indépendante, de sorte qu'un positionnement précis du papier supérieur et du papier inférieur.
Rouleau en acier inoxydable, ne rouille jamais, après une rectification étroite,
garanti la quantité minimale de colle enduite uniformément.
Le rouleau inférieur est nettoyé par un rouleau d'eau.

8. SYSTÈME D'EXPLOITATION À ÉCRAN TACTILE

Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine haute résolution et réalise la surveillance dynamique en temps réel du fonctionnement et des défauts, ce qui le rend plus pratique pour le réglage et le dépannage.

9. GRAND SYSTÈME D'ASPIRATION POUR PAPIER INFÉRIEUR

Ce système est en option, si vos produits avec du carton, du carton ondulé et 3 ou 5 couches. vous pouvez choisir ce système.

10. SYSTÈME DE LUBRIFICATION AUTOMATIQUE

Lubrifier régulièrement le roulement pour prolonger la durée de vie du roulement

11. ALIMENTATEUR SERVO SANS ARBRE(OPTIONNEL)

Ce système est en option, plus adapté aux feuilles supérieures de grande taille.

12. SURVEILLANCE VIDÉO (OPTIONNELLE)

Cette option peut surveiller le fonctionnement de la machine, l'opérateur n'a pas besoin de se promener fréquemment autour de la machine.

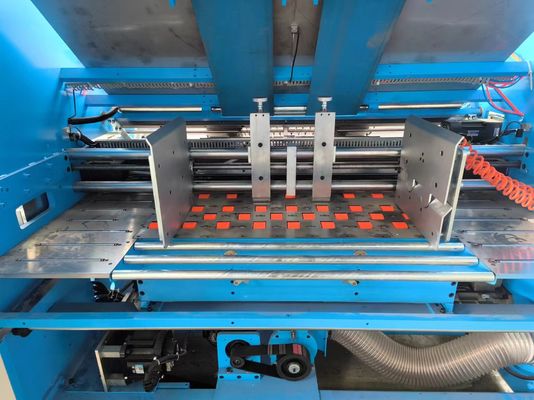

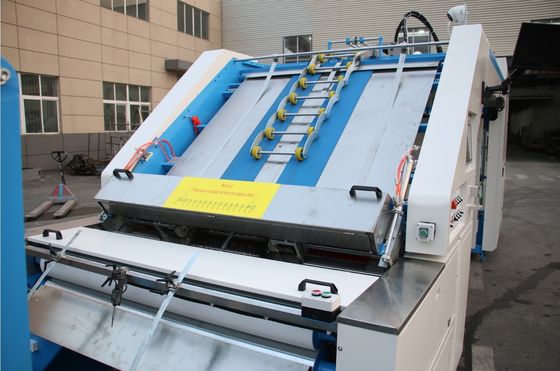

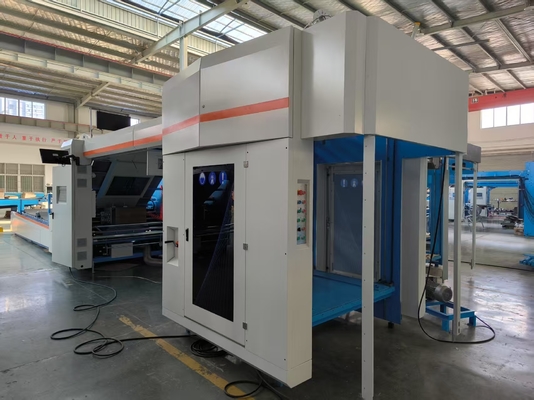

Image de la machine
