GFS1500 Machine à stratifier à flûte à grande vitesse pour la stratification ondulée

Un seul clic pour régler et commander la mémoire de la machine de laminage à flûte à grande vitesse GFS1500 pour la lamination ondulée

Caractéristiques de performance:

● Système d'alimentation des bords de plomb. Aucune structure de pression d'alimentation, n'endommage pas le carton ondulé et améliore la résistance à la pression du carton ondulé.

● Adopte un système d'alignement de la feuille supérieure pour assurer une grande précision.

● La conception numérique réalise un réglage automatique du volume de colle, un réglage automatique de l'écart du rouleau de colle (automatiquement selon l'épaisseur de la feuille de fond).

● La conception d'un grand rouleau en acier inoxydable à anilox (160 mm de diamètre) est stable et très efficace, couvre uniformément et économise le volume de colle.

● Détection automatique du papier supérieur et inférieur, technologie de servo-correction automatique.

● La plate-forme de levage à double usage, nous pouvons utiliser la structure de pré-empilage pour pousser la pile de papier dans la plate-forme.

● Le support multifonctionnel du papier de fond est adapté au carton ondulé incurvé.

● Utilisez un système de colle circulaire pour réduire les pertes de colle et stabiliser l'effet d'adhérence de la colle.

● Réglage de l'ensemble de la machine en un clic (il suffit d'entrer la taille du papier).

● Fonction de mémoire de commande, un clic pour transférer la commande précédente, pratique et rapide.

● Vidéosurveillance.

Paramètres:

Caractéristiques structurelles:
◆ En adoptant le système de contrôle de transmission le plus avancé au monde, il suffit d'entrer le système de réglage automatique de la taille du papier.

◆ Un montage informatisé à grande vitesse, jusqu'à 18.000 pièces par heure.

◆ Une tête d'alimentation en air de type Chuanliu, avec quatre ensembles de buses avant et quatre ensembles de buses d'aspiration.

◆ Le Feida Block utilise du carton à empilement bas, qui peut tenir le papier sur la palette, et il peut installer un pré-empileur assisté par voie.

◆ Utilisez plusieurs ensembles d'yeux électriques pour connaître la position avancée de la ligne de fond,et faire le servo-moteur des deux côtés du papier face à tourner indépendamment pour compenser l'alignement du papier supérieur et inférieur, qui est précise et lisse.

◆ Le système de contrôle électronique à fonctionnement complet, qui utilise l'interface homme-machine et l'affichage du modèle de programme PLC, peut détecter automatiquement les conditions de fonctionnement et les dossiers de travail.

◆ Le système automatique de remplissage de colle peut compenser automatiquement la perte de colle et coopérer avec le recyclage de la colle.



Introduction à la succursale:

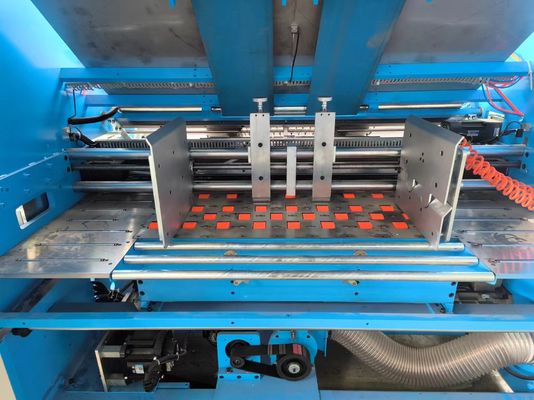

1. Alimentation par papier de fond

Utiliser un système de commande électrique à servo-moteur importé, avec aspiration japonaise NITTA
ceinture pour faire un onduleur de puissance d'aspiration, et ceinture nettoyée par rouleau à eau; breveté
La technologie permettant de garantir que le carton et le carton sortent en douceur et en fonctionnement simple.

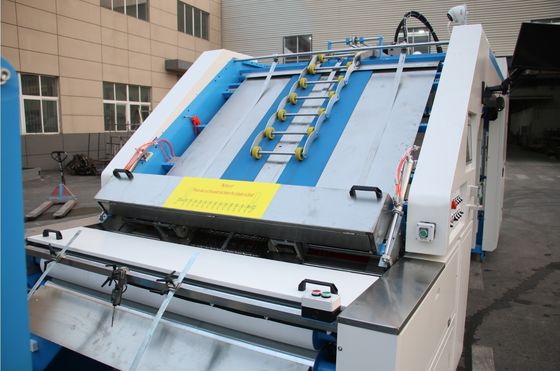

2. MÉCANISME d'alimentation des feuilles supérieures

La buse de levage et d'alimentation du chargeur automatique à grande vitesse peut être réglée librement pour être adaptée à la fois au papier mince et au papier épais.Veillez à ce que le papier d'alimentation supérieur fonctionne rapidement et en douceur.

3. Système électrique

Conçu conformément à l'exigence CE européenne, il assure la stabilité de la machine, un rendement élevé et un faible taux de défaillance.comme un avertissement, détecter les erreurs, les défaillances et la vitesse de fonctionnement, etc. sur l'écran en un coup d'œil.

4Partie pré-stockée

Le système de pré-pilage avec fonction préréglée peut être réglé en taille de papier via l'écran tactile et orienté automatiquement pour réduire efficacement le temps de configuration.

5. Transmission

Les deux rouleaux à pression, les rouleaux à pression, les rouleaux à pression et les rouleaux à pression sont équipés d'un roulement à pression.la valeur du rouleau d'amortissement et de la colle peut être facilement réglée par une poignée avec un codeur mécanique.

6.Système de positionnement gauche-droite

7. Système de positionnement et rouleau de colle

L'utilisation de plusieurs ensembles de capteurs photoélectriques à la position relative des feuilles inférieures,
Les feuilles supérieures de contrôle des deux côtés du servo-moteur pour effectuer une action de compensation indépendante, de sorte que le positionnement précis du papier supérieur et du papier inférieur.
Rouleau en acier inoxydable, ne rouille jamais, après étroit broyage,
la quantité minimale de colle revêtue uniformément est garantie.
Le rouleau en dessous doit être nettoyé par rouleau à eau.

8. Système de fonctionnement à écran tactile

Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine haute résolution,et réalise la surveillance dynamique en temps réel du fonctionnement et de la défaillance, ce qui rend plus pratique l' ajustement et le dépannage

9. Système d'aspiration pour le papier de fond

Ce système est pour option, si vos produits avec carton, carton ondulé, et 3 ou 5 couches. vous pouvez choisir ce système.

10. Système de lubrification automatique

Lubrifier régulièrement le roulement pour prolonger sa durée de vie

11. Servo alimentant sans arbre(Le montant de l'indemnité)

Ce système est en option, plus adapté aux feuilles de grande taille.

12. Vidéosurveillance (facultatif)

Cette option permet de surveiller le fonctionnement de la machine, l'opérateur n'a pas besoin de marcher fréquemment autour de la machine.

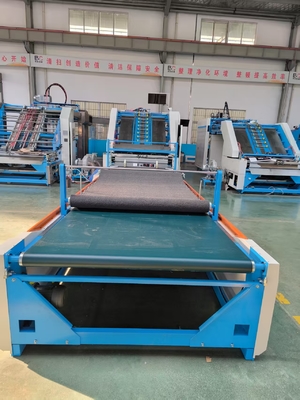

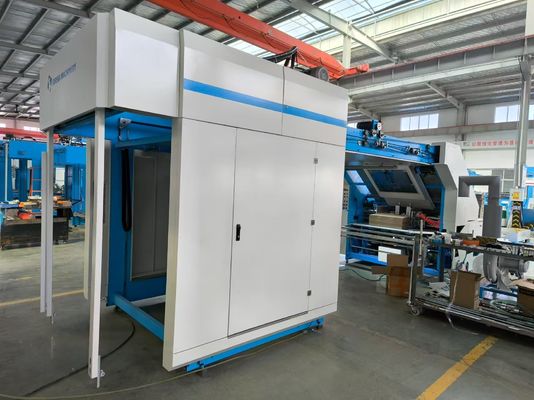

Image de la machine
