Machine de laminage à flûte à 5 couches pour papier ondulé à contrôle servo

    Machine de contrecollage de carton ondulé 5 plis haute précision feuille à feuille avec contrôle et correction servo automatiques

Caractéristiques de performance

● Cette machine peut contrecoller une combinaison de deux cartons ondulés et tout type de feuille de dessus ensemble. Elle peut produire des panneaux à deux couches (carton + carton), 3 plis, 4 plis, 5 plis, 7 plis et autres produits.

● Type de contrecollage : ondulé + ondulé + carton, ondulé + ondulé, ondulé + carton, carton + carton, carton + carton gris + carton, etc.

● Détection automatique du papier supérieur et inférieur, technologie de correction servo automatique. Permet au papier supérieur de suivre et d'épouser automatiquement le papier inférieur, avec une grande précision.

● La partie d'alimentation du papier inférieur utilise un système de contrôle de moteur servo importé, avec une courroie d'aspiration NITTA du Japon et un système d'alimentation par bord avant.


● Le support multifonctionnel du papier inférieur convient au carton ondulé incurvé.

● Grand rouleau de colle en acier inoxydable (160 mm) avec un meulage fin de l'anilox pour garantir une application uniforme de la colle, même avec une quantité minimale de colle.

● La plate-forme élévatrice à double usage, nous pouvons utiliser la structure de pré-empileur pour pousser la pré-pile de papier dans la plate-forme. Nous pouvons également pousser la pile de papier directement dans la plate-forme.

● Matériaux spéciaux en polyéthylène sur la surface du rouleau d'encollage et du rouleau de pression, la colle se détache automatiquement, sans récurage.

● Utilisez un système de colle en circulation pour réduire la perte de colle et stabiliser l'effet d'adhérence de la colle.

● Réglage en un clic de l'ensemble de la machine (il suffit de saisir le format du papier).

● Surveillance vidéo.

Paramètres :




Caractéristiques structurelles :
◆ Adoption du système de contrôle de transmission de pointe au monde, il suffit de saisir le format du papier pour que le système s'accorde automatiquement.

◆ Ajustement informatisé à grande vitesse, jusqu'à 12 000 pièces par heure.

◆ Tête d'alimentation de type Chuanliu, avec quatre ensembles de buses avant et quatre ensembles de buses d'aspiration.

◆ Le bloc Feida adopte du carton à faible empilement, qui peut ajuster le papier à la palette, et peut installer un pré-empileur assisté par rail

◆ Utilisez plusieurs ensembles de cellules photoélectriques pour connaître la position d'avance de la ligne inférieure et faites tourner indépendamment le servomoteur des deux côtés du papier de face pour compenser l'alignement du papier supérieur et inférieur, ce qui est précis et fluide.

◆ Système de contrôle électronique complet, utilisant une interface homme-machine et un affichage de modèle de programme PLC, peut détecter automatiquement les conditions de fonctionnement et les enregistrements de travail.

◆ Le système de réapprovisionnement automatique de colle peut automatiquement compenser la colle perdue et coopérer avec le recyclage de la colle.



INTRODUCTION DE LA BRANCHE:
1. ALIMENTATION DU PAPIER INFÉRIEUR


Utilisez un système d'alimentation à double bord avant. Il peut maintenir l'alimentation du papier inférieur plus en douceur. Et il peut également faire l'alimentation du carton.


2. MÉCANISME D'ALIMENTATION DE LA FEUILLE SUPÉRIEURE

L'élévation du papier et la buse d'alimentation de l'alimentateur automatique dédié à grande vitesse peuvent être librement ajustées pour s'adapter aux papiers fins et épais. Avec la pompe Becker. Assurez-vous que le papier d'alimentation supérieur fonctionne rapidement et en douceur.


3. SYSTÈME ÉLECTRIQUE

Conçu conformément aux exigences CE européennes, assure la stabilité de la machine, un rendement élevé et de faibles défaillances. En utilisant l'interface homme-machine et la combinaison PLC, affichez toutes les informations, telles que les avertissements, la détection d'erreurs, les défaillances et la vitesse de fonctionnement, etc. sur l'écran en un coup d'œil.


4. PARTIE DE PRÉ-EMPILEMENT

Le système de pré-empilage avec fonction prédéfinie peut être défini comme format de papier via l'écran tactile et orienté automatiquement pour réduire efficacement le temps de configuration.



5. TRANSMISSION

La courroie synchrone Gates ainsi que le roulement SKF comme transmission principale sont adoptés pour assurer la stabilité. Les deux rouleaux de pression, le rouleau d'amortissement et la valeur de colle peuvent être facilement ajustés par la poignée avec un encodeur mécanique.

6.Système de positionnement gauche-droite




7. SYSTÈME DE POSITIONNEMENT ET ROULEAU DE COLLE


L'utilisation de plusieurs ensembles de capteurs photoélectriques à la position relative des feuilles inférieures,
contrôle les feuilles supérieures des deux côtés du servomoteur pour effectuer une action de compensation indépendante, de sorte que le positionnement précis du papier supérieur et du papier inférieur.
Rouleau en acier inoxydable, ne rouille jamais, après un meulage étroit,
garantit la quantité minimale de colle appliquée uniformément.
Le rouleau inférieur est nettoyé par un rouleau d'eau.


8. SYSTÈME D'EXPLOITATION À ÉCRAN TACTILE


Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine haute résolution et réalise la surveillance dynamique en temps réel du fonctionnement et des défauts, ce qui le rend plus pratique pour le réglage et le dépannage



9. SYSTÈME D'ALIMENTATION PAR BORD AVANT (OPTIONNEL)


Ce système est en option, plus adapté aux grandes tailles et aux feuilles inférieures épaisses.


10. ALIMENTATEUR SERVO SANS ARBRE(OPTIONNEL)


Ce système est en option, plus adapté aux feuilles supérieures de grande taille.

11. GRAND SYSTÈME D'ASPIRATION POUR PAPIER INFÉRIEUR(OPTIONNEL)


Ce système est en option, si vos produits sont en carton, en carton ondulé et en 3 ou 5 couches. vous pouvez choisir ce système.


12. SYSTÈME DE LUBRIFICATION AUTOMATIQUE (OPTIONNEL)


Lubrifier régulièrement le roulement pour prolonger la durée de vie du roulement


13. SURVEILLANCE VIDÉO (OPTIONNEL)


Cette option peut surveiller le fonctionnement de la machine, l'opérateur n'a pas besoin de se déplacer fréquemment autour de la machine.

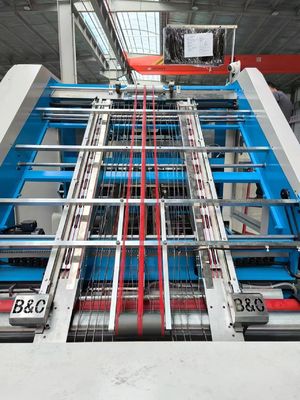

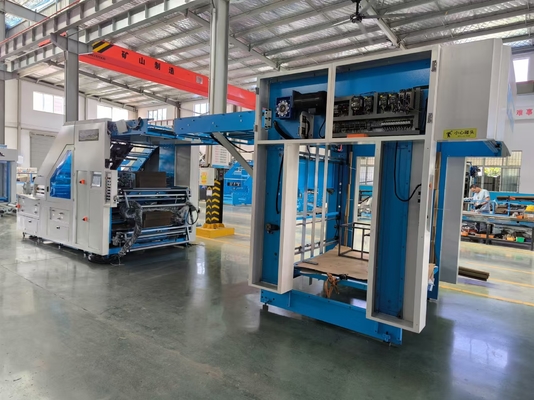

Image de la machine
