Machine à laminer le carton haute vitesse GFHD 1500, 200 m/min

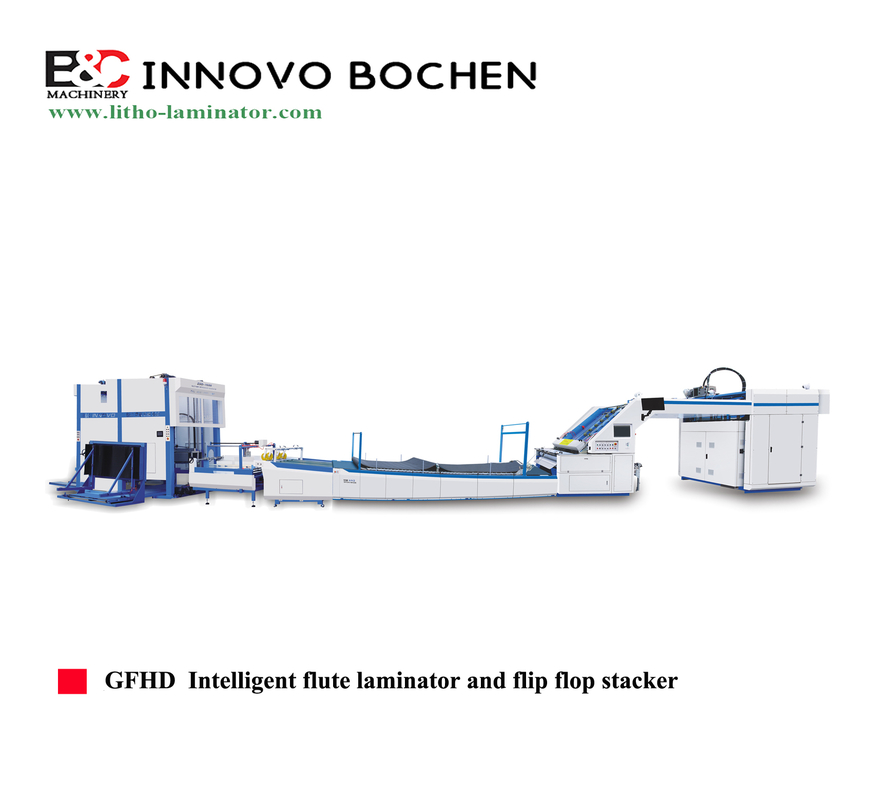

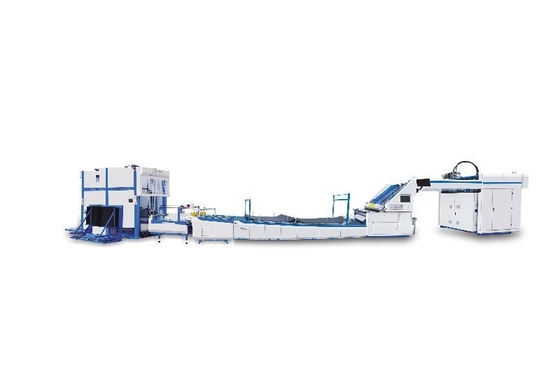

Laminateur de carton ondulé intelligent GFHD et empileur à retournement















GFH Machine de contrecollage de carton ondulé automatique à grande vitesse





Aperçu de la machine :

GFH est la dernière génération de machine de contrecollage de carton ondulé automatique à grande vitesse développée par notre société. Le papier supérieur de cette machine adopte le principe d'alimentation par chevauchement de l'imprimante offset, et le guide latéral du papier supérieur adopte le guide latéral de mouvement et le principe de suivi et de correction de la surface du papier par servo. Et le papier inférieur utilise deux systèmes de bord d'attaque, pas de rouleaux presseurs, utilise une aspiration à débit élevé pour alimenter le papier, pas de pression sur le papier. Il peut faire de son mieux pour conserver le type original du carton. Il peut détecter automatiquement la hauteur du carton ondulé, ajuster automatiquement l'espace entre les rouleaux, ajuster automatiquement la quantité de colle, et le rouleau de contrecollage n'a pas besoin d'être frotté. La vitesse de contrecollage maximale peut atteindre 200 mètres/minute (24 000 feuilles/heure). La grande vitesse, le rendement élevé et la haute précision sont votre choix idéal.

Caractéristiques de performance :

1. Alimentation par chevauchement de la feuille supérieure + correction sans arrêt, haute vitesse sans perte de précision. La vitesse peut atteindre 180 mètres/min.

2. Système d'alimentation par bord d'attaque de la feuille inférieure et alimentation par adsorption par aspiration à débit élevé. Le papier inférieur entre directement dans le rouleau de colle (sans pression par le rouleau, il ne détruira pas la rigidité du carton ondulé), assurant la résistance à la pression du carton ondulé et réduisant la quantité de colle de 30 %, ce qui permet non seulement d'économiser de l'argent, mais aussi de résoudre le phénomène de gomme excessive.

3. Le rouleau de pression avant est fabriqué en nouveau matériau polyfluoroéthylène, qui est facile à laver, puis réduit la force de travail de l'opérateur.

4. L'ensemble de la machine n'a pas de poignée, de réglage électrique, de détection automatique de l'épaisseur, ce qui réduit la force du travail à commande unique et augmente le temps de travail effectif.

5. Étant donné que la machine utilise une alimentation par chevauchement, pas de correction d'écart sans arrêt, la production unitaire a augmenté de 50 %, ce qui a considérablement réduit la consommation d'énergie de l'unité de temps, et il s'agit véritablement d'une augmentation de la production et d'une économie d'énergie.

6. Adopte un système d'alignement de la feuille supérieure pour assurer une grande précision. Le mode d'alimentation peut être choisi par chevauchement ou par séparation.

7. La conception numérique permet un réglage automatique du volume de colle. Réglage automatique de l'espace du rouleau encollage (automatiquement en fonction de l'épaisseur de la feuille inférieure).

8. La conception d'un grand rouleau anilox en acier inoxydable (160 mm de diamètre) est stable et à haut rendement, enduit uniformément et économise le volume de colle.

9. Détection automatique du papier supérieur et inférieur, technologie de correction servo automatique. Faites en sorte que le papier supérieur suive et s'adapte automatiquement au papier inférieur, et la précision est élevée.

10. La plate-forme de levage à double usage, nous pouvons utiliser la structure de pré-empileur pour pousser la pré-pile de papier dans la plate-forme. Nous pouvons également pousser la pile de papier directement dans la plate-forme.

11. Le support multifonctionnel du papier inférieur convient au carton ondulé incurvé.

12. Utilisez un système de colle en circulation pour réduire la perte de colle et stabiliser l'effet d'adhérence de la colle.

13. Réglage en un clic de l'ensemble de la machine (il suffit de saisir le format du papier).

14. Fonction de mémoire des commandes, un clic pour transférer la commande précédente, pratique et rapide.

15. Surveillance vidéo.

16. Total 9 servos.









SPÉCIFICATION:

MODÈLE	GFH-1500	GFH-1700	GFH-1900	GFH-2200
Feuille maximale	1500 × 1500 mm	1700 × 1700 mm	1900 × 1900 mm	2200 * 2100 mm
Feuille minimale	360 × 380 mm	360 × 400 mm	500 × 500 mm	500 * 500 mm
Épaisseur du papier supérieur	120-800 g	120-800 g	120-800 g	120-800 g
Vitesse maximale	200 m/min	200 m/min	200 m/min	200 m/min
Précision	±0,8-1 mm	±0,8-1 mm	±0,8-1 mm	±0,8-1 mm
Puissance	22 KW	25 KW	27 KW	30 KW
Épaisseur du papier inférieur	≤10 mm (carton ondulé A-F) ≥400 g de carton	≤10 mm (carton ondulé A-F) ≥400 g de carton	≤10 mm (carton ondulé A-F) ≥400 g de carton	≤10 mm (carton ondulé A-F) ≥400 g de carton
Consommation de colle	Flûte B : 15 g/㎡ Flûte E : 20 g/㎡

PRÉSENTATION DES BRANCHES:
1. ALIMENTATION DU PAPIER INFÉRIEUR

Système d'alimentation par bord d'attaque. La structure sans pression d'alimentation n'endommage pas le carton ondulé et améliore la résistance à la pression du carton ondulé. Les roues utilisent un roulement unidirectionnel (réduit l'usure des roues en caoutchouc). Les larges roues en caoutchouc garantissent que les cartons ondulés E, F et G ne se déforment pas. Il peut également fonctionner avec plus de 400 g/m² de carton ou de carton gris.

2. MÉCANISME D'ALIMENTATION DE LA FEUILLE SUPÉRIEURE

Équipé d'un alimentateur sans arbre à grande vitesse, et avec une pompe à vide Becker. L'avant et l'arrière de l'alimentateur sont contrôlés par le servomoteur. Après avoir saisi le format du papier, il sera automatiquement positionné. Le mode d'alimentation peut choisir le type de feuille par chevauchement ou par séparation. Adopte un système d'alignement de la feuille supérieure pour assurer une grande précision.

3.SYSTÈME ÉLECTRIQUE

Utilisant principalement le système électrique Siemens pour assurer la stabilité, le rendement élevé et les faibles défaillances de la machine. Utilisation de l'interface homme-machine et de la combinaison PLC, affiche toutes les informations à l'écran.

Fonction de mémoire des commandes, un clic pour transférer la commande précédente, pratique et rapide.









4. PARTIE DE PRÉ-EMPILEMENT

Pré-empilement de papier dans des conditions sans arrêt, améliore l'efficacité.
La largeur du pré-empileur est contrôlée par le moteur, la taille du papier est automatiquement positionnée. La plate-forme de levage à double usage, nous pouvons utiliser la structure de pré-empileur pour pousser la pré-pile de papier dans la plate-forme. Nous pouvons également pousser la pile de papier directement dans la plate-forme. Et la plate-forme peut être ajustée en fonction de la situation réelle de la pile de papier.





5. SYSTÈME DE POSITIONNEMENT ET ROULEAU DE COLLE



Équipé de capteurs et d'un servomoteur, contrôle les feuilles supérieures pour effectuer une action de compensation indépendante afin d'assurer une grande précision. La conception d'un grand rouleau anilox en acier inoxydable (160 mm de diamètre) est stable et à haut rendement, enduit uniformément et économise la colle.

La conception numérique permet un réglage automatique du volume de colle. Réglage automatique de l'espace du rouleau encollage (automatiquement en fonction de l'épaisseur de la feuille inférieure).



6. SYSTÈME DE LUBRIFICATION AUTOMATIQUE





Lubrifier régulièrement le roulement pour prolonger la durée de vie du roulement et économiser les coûts.







7. Système d'alimentation de la feuille supérieure à grande courroie.







Alimentation par chevauchement, la vitesse est plus rapide et le fonctionnement plus stable. et plus adapté au papier fin. Pas de blocage en cours d'exécution.

• Nouveau rouleau de pression de conception.





Nouveau matériau polyfluoroéthylène pour le rouleau de pression, qui est facile à laver et à frotter, puis réduit la force de travail de l'opérateur.



• Système de mesure



Adoptez un dispositif de mesure de l'épaisseur de haute précision avec un servomoteur. Toute la pression des rouleaux sera ajustée automatiquement.







• Sans système de pression



Pas de rouleau presseur, utilisez un système d'aspiration à débit élevé, il peut conserver la rigidité d'origine du carton. Protégez mieux le carton.



• Système de correction du pont de la feuille supérieure.

.

Ce système est destiné à l'alimentation de la feuille supérieure dans la partie pont, il peut aligner la feuille supérieure. Pour renforcer la précision du papier.

• Unité de levage hydraulique.



Adoptez un système de levage hydraulique. Lorsque vous appuyez sur le bouton, il se soulève. Il est pratique de laver le rouleau de colle.



• Contrôle séparé du rouleau de colle.



Utilisez un moteur séparé pour contrôler le rouleau de colle, lorsque la machine doit s'arrêter, le rouleau de colle ne s'arrêtera pas. Il peut bien conserver la colle, ne pas déborder. Ensuite, pour économiser la colle.



• Système de gestion des commandes



Fonction de mémoire des commandes. La machine peut stocker l'enregistrement des commandes précédentes. Lorsque vous souhaitez effectuer un travail précédent. Il suffit de rappeler la commande précédente, la machine s'ajustera automatiquement à ces données de commande.



• Système de détection des doubles feuilles de papier supérieur



Ce système peut détecter le papier supérieur lors de l'exécution pour éviter l'alimentation de doubles feuilles en même temps.



Liste de quelques pièces



Série	Pièce	Pays	Marque
1	Moteur principal	Allemagne	Siemens
2	Contrôleur de mouvement	Chine	Conception propre Innovo
3	Servo principal (Yaskawa avec transformateur)	Japon Chine	Yaskawa Verchi
4	PLC	Allemagne	Siemens
5	Pompe à pression à vide	Allemagne	Becker
6	Convertisseur de fréquence	Allemagne	Siemens
7	Servo de jauge avant	Japon	Yaskawa
8	Encodeur	Japon	Omron
9	Moteur de presse	Taïwan	CPG
10	Moteur de modulation de la largeur du moteur principal	Taïwan	CPG
11	Moteur de largeur d'alimentation	Taïwan	CPG
12	Moteur d'alimentation	Taïwan	Liming
13	Réducteur de vitesse du papier	Taïwan	Liming
14	Chaîne	Chine	Options Japon
15	Relais	Japon	Omron
16	Interrupteur optoélectronique	Taïwan	FOTEK
17	Relais statique	Taïwan	FOTEK
18	Interrupteurs de proximité	Japon	Omron
19	Relais de niveau d'eau	Taïwan	FOTEK
20	Contacteur	France	Schneider
21	Glissière et rail de guidage linéaires	Taïwan	HIWIN
22	Potentiomètre	Japon	TOCOS
23	Bouton	France	Schneider
24	Résistance de freinage	Taïwan	TAYEE
25	Écran tactile	Taïwan	WEINVIEW
26	Interrupteur d'air	France	Schneider
27	Relais thermique	France	Schneider
28	Système d'alimentation CC	Taïwan	Mingwei















Machine de retournement de pile ZSD

Présentation du produit

L'empileuse est un produit accessoire de la machine de contrecollage de carton ondulé, qui comprend une table à papier lente, des tables à empiler le papier, une table de retournement et une table de réception du papier. Dans lequel, le papier est connecté à l'unité de papier crêpé par la table d'alimentation lente, et le papier est empilé en une pile de papier, puis envoyé dans la table de retournement, et le mécanisme de retournement de la pile de papier dans la table de retournement est utilisé pour retourner la pile de papier une fois et la tourner vers la table de retournement.

La partie supérieure est introduite dans le mécanisme de séparation du papier par le mécanisme de transport à courroie, puis entre dans le haut de la table de réception. Une fois l'ensemble du papier terminé, le papier est déposé sur la palette de la table de réception, réalisant ainsi le comptage, le retournement et l'empilage du papier entièrement automatiques. Il présente les avantages de l'aplatissement et de la fixation du papier et de la réduction considérable des besoins en main-d'œuvre et d'une amélioration efficace de l'efficacité de la livraison du papier, réduisant l'intensité de la livraison manuelle.

Caractéristiques de performance
A. La palette peut être poussée dans la machine automatiquement.
B. Correspondant à une machine de contrecollage de carton ondulé à une vitesse de 12 000 pcs/h.
C. Le mode de retournement peut être modifié pour empêcher le papier de se courber.
D. Fonction de collecte sans arrêt pour améliorer l'efficacité de la production.
E. Réduire la main-d'œuvre et réduire l'intensité du travail.
F. Le papier peut être tapoté proprement et empilé en pile.
G. La machine peut correspondre aux machines de contrecollage de carton ondulé de différents fabricants.
H. Le papier peut sortir par l'arrière ou le côté.
I. Réglage en un clic (il suffit de saisir le format du papier).
J. Surveillance vidéo (facultatif).
Paramètres :

Modèle	ZSD1500	ZSD 1700	ZSD 1900	ZSD 2200
Format de papier maximal	1500 * 1500 mm	1700 * 1700 mm	1900 * 1900 mm	2200 * 2100 mm
Format de papier minimal	420 * 450 mm	420 * 450 mm	420 * 450 mm	420 * 450 mm
Vitesse	12000 pcs/h
Puissance	8 kw	10 kw	16 kw	16 kw
Poids de la machine	4000 kg	4000 kg	4500 kg	4500 kg
Tension	380 VAC/3P	380 VAC/3P	380 VAC/3P	380 VAC/3P
Dimension	8100 * 2900 * 3150 mm	8100 * 2900 * 3150 mm	13800 * 2700 * 2950 mm	13800 * 2900 * 2950 mm





Présentation des branches

1. Unité de séparation

Cette partie a une fonction d'accélération pour séparer rapidement les feuilles. En même temps, les opérateurs peuvent retirer les produits non conformes.
2. Comptage et empileur

Cette partie peut tapoter le papier proprement et l'envoyer. La hauteur de l'empileur de papier peut être ajustée par la position du capteur.

3. Dispositif de retournement

Cette partie peut envoyer le papier à la table de livraison, et le fonctionnement de cette partie est contrôlé par un servomoteur. De plus, nous pouvons également ajuster le mode de retournement dans l'écran.

4. Table de livraison

Cette partie peut tapoter le papier proprement et l'empiler en une pile de papier. Elle dispose d'une fonction de livraison sans arrêt.
5. Écran tactile

Nous pouvons définir le format du papier ici, l'orientation sera ajustée automatiquement.

Options :
1. Sortie automatique

Ce dispositif à rouleaux de sol peut automatiquement sortir la pile de papier.





2. Chargeur de bac automatique



Ce dispositif pousse automatiquement le bac dans la machine pour une utilisation facile.
