SFC Servo machine à laminer ondulée pour la production à grande vitesse de 2/3/4/5/7 Ply Board

Sfc feuille de papier ondulé à feuille Servo 5ly machine de stratification 150m/min Haute vitesse
Caractéristiques de performance

● Cette machine peut stratifier une combinaison de deux planches ondulées et n'importe quel type de feuille de dessus ensemble.

● Type de stratification: carton ondulé + carton ondulé + carton ondulé, carton ondulé + carton, carton + carton, carton + carton gris + carton, etc.

● Détection automatique du papier supérieur et inférieur, technologie de servo-correction automatique.

● La partie inférieure d'alimentation en papier utilise un système de commande de servo-moteur importé, avec courroie d'aspiration NITTA du Japon et avec un système d'alimentation de bord de plomb.


● Le support multifonctionnel du papier de fond est adapté au carton ondulé incurvé.

● Grand rouleau de colle en acier inoxydable ((160 mm) avec finement broyé à l'anilox pour garantir un revêtement uniforme de la colle, même avec une quantité minimale de colle.

● La plateforme de levage à double usage, nous pouvons utiliser la structure de pré-empilage pour pousser la pile de papier dans la plateforme.

● Des matériaux spéciaux en polyéthylène sur la surface du rouleau de revêtement et du rouleau sous pression, la colle est automatiquement déposée, sans frottement.

● Utilisez un système de colle circulaire pour réduire les pertes de colle et stabiliser l'effet d'adhérence de la colle.

● Réglage de l'ensemble de la machine en un clic (il suffit d'entrer la taille du papier).
● Vidéosurveillance.

Paramètres:




Caractéristiques structurelles:
◆ En adoptant le système de contrôle de transmission le plus avancé au monde, il suffit d'entrer le système de réglage automatique de la taille du papier.

◆ Un montage informatisé à grande vitesse, jusqu'à 12.000 pièces par heure.

◆ Une tête d'alimentation en air de type Chuanliu, avec quatre ensembles de buses avant et quatre ensembles de buses d'aspiration.

◆ Le Feida Block utilise du carton à empilement bas, qui peut tenir le papier sur la palette, et il peut installer un pré-empileur assisté par voie.

◆ Utilisez plusieurs ensembles d'yeux électriques pour connaître la position avancée de la ligne de fond,et faire le servo-moteur des deux côtés du papier face à tourner indépendamment pour compenser l'alignement du papier supérieur et inférieur, qui est précise et lisse.

◆ Le système de contrôle électronique à fonctionnement complet, qui utilise l'interface homme-machine et l'affichage du modèle de programme PLC, peut détecter automatiquement les conditions de fonctionnement et les dossiers de travail.

◆ Le système automatique de remplissage de colle peut compenser automatiquement la perte de colle et coopérer avec le recyclage de la colle.



Introduction à la succursale:
1. Alimentation par papier de fond


Utilisez un système d'alimentation à double bord de plomb. Il peut maintenir l'alimentation du papier en dessous plus en douceur. Et il peut également faire l'alimentation en carton.


2. MÉCANISME d'alimentation des feuilles supérieures

La buse de levage et d'alimentation du chargeur automatique à grande vitesse peut être réglée librement pour être adaptée à la fois au papier mince et au papier épais.Veillez à ce que le papier d'alimentation supérieur fonctionne rapidement et en douceur.


3. Système électrique

Conçu conformément à l'exigence CE européenne, il assure la stabilité de la machine, un rendement élevé et un faible taux de défaillance.comme un avertissement, détecter les erreurs, les défaillances et la vitesse de fonctionnement, etc. sur l'écran en un coup d'œil.


4Partie pré-stockée

Le système de pré-pilage avec fonction préréglée peut être réglé en taille de papier via l'écran tactile et orienté automatiquement pour réduire efficacement le temps de configuration.



5. Transmission

Les deux rouleaux à pression, les rouleaux à pression, les rouleaux à pression et les rouleaux à pression sont équipés d'une courroie synchrone de porte avec roulement SKF comme transmission principale.la valeur du rouleau d'amortissement et de la colle peut être facilement réglée par une poignée avec un codeur mécanique.

6.Système de positionnement gauche-droite




7. Système de positionnement et rouleau de colle


L'utilisation de plusieurs ensembles de capteurs photoélectriques à la position relative des feuilles inférieures,
Les feuilles supérieures de contrôle des deux côtés du servo-moteur pour effectuer une action de compensation indépendante, de sorte que le positionnement précis du papier supérieur et du papier inférieur.
Rouleau en acier inoxydable, ne rouille jamais, après étroit broyage,
la quantité minimale de colle revêtue uniformément est garantie.
Le rouleau en dessous doit être nettoyé par rouleau à eau.


8. Système de fonctionnement à écran tactile


Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine haute résolution,et réalise la surveillance dynamique en temps réel du fonctionnement et de la défaillance, ce qui rend plus pratique l' ajustement et le dépannage



9. Système d'alimentation de pointe (optionnel)


Ce système est en option, plus adapté aux grandes dimensions et aux feuilles de fond épaisses.


10. Servo alimentant sans arbre(Le montant de l'indemnité)


Ce système est en option, plus adapté aux feuilles de grande taille.

11. Système d'aspiration pour le papier de fond(Le montant de l'indemnité)


Ce système est pour option, si vos produits avec carton, carton ondulé, et 3 ou 5 couches. vous pouvez choisir ce système.


12. Système de lubrification automatique (facultatif)


Lubrifier régulièrement le roulement pour prolonger sa durée de vie


13. Vidéosurveillance (facultatif)


Cette option permet de surveiller le fonctionnement de la machine, l'opérateur n'a pas besoin de marcher fréquemment autour de la machine.

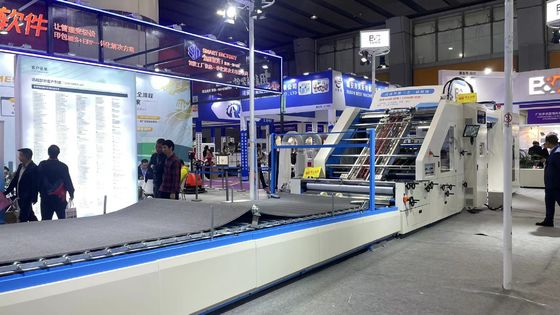

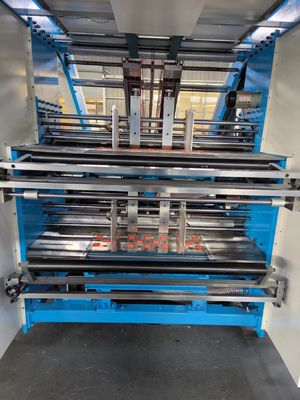

Image de la machine
