ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v

ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v
ZGFM1500 Semi Automatic Flute Laminator Corrugated Board Sheet To Sheet Pasting 220v
ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v

Image Grand :  ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v

Détails sur le produit:
Lieu d'origine: Anhui, Chine
Nom de marque: INNOVO B&C
Certification: CE
Numéro de modèle: ZGFM1500
Conditions de paiement et expédition:
Quantité de commande min: 1 séries
Prix: 58000
Détails d'emballage: Boîtier en bois
Délai de livraison: 30 jours après le paiement
Conditions de paiement: L/C, T/T, Western Union et MoneyGram
Capacité d'approvisionnement: 20 ensembles par mois

ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v

description de
Grade automatique: Plein Automactic Service après-vente fourni: Ingénieurs disponibles pour entretenir les machines à l'étranger, l'appui en ligne, le support techn
Le type: Machine de stratification de cannelure complètement automatique Application du projet: Machines et matériel, marchandise, boisson, nourriture, médicale
Voltage: 220/380V ou adapté aux besoins du client Emballage: Plat de fer et film en aluminium
Le pouvoir: 20KW/22KW/24KW Nom: machine de stratification de cannelure, machine en carton ondulé de papier stratifié de cannelure/ma
Nom du produit: Machine de laminage de carton ondulé à flûte, machine de montage de papier Vitesse: 150 m/min
Fonction: Presser, haute efficacité, collage du carton ondulé, pour couper le carton, enveloppement du papier Papier maximum: 1500*1500mm, 1700*1700mm, 1900*1900mm
Papier minimum: 360*380 mm, 360*400 mm
Surligner:

machine de laminage à flûte à haut rendement

,

laminateur à flûte à servo-correction automatique

,

Machine à laminer à la flûte à deux couches

ZGFM1500 Machine automatique de laminage à la flûte ondulée

Caractéristiques de performance
1.Laminé de carton avec carton ondulé ou laminé de carton avec carton
2. Détection automatique du papier haut et bas, technologie de servocorrection automatique. Faites en sorte que le papier haut suive et s'adapte automatiquement au papier bas, et la précision est élevée.
3La partie inférieure de l'alimentation en papier utilise un système de commande à servo-moteur importé, avec une courroie d'aspiration japonaise NITTA et un grand souffleur d'air pour assurer une alimentation en douceur des 2 couches, 3 couches, 4 couches, 5 couches et du carton.
4Les supports multifonctionnels du papier de fond sont adaptés au carton ondulé incurvé.
5- rouleau de colle en acier inoxydable avec finement broyé à l'anilox pour garantir un revêtement uniforme de la colle, même avec une quantité minime de colle.
6.Utiliser un système de colle circulaire pour réduire les pertes de colle et stabiliser l'effet d'adhérence de la colle.
7.Un seul clic réglage de l'ensemble de la machine ((il suffit d'entrer la taille du papier)
8.Vidéo-surveillance (facultatif)



Paramètre

Modèle ZGFM1500 ZGFM1700 ZGFM1900 Le numéro de série ZGFM2200
Papeterie maximale 1500*1500 mm 1700*1700 mm 1900*1900 mm Pour les appareils à commande numérique
Papier minimum 360*380 mm 360*400 mm 500*500 mm 500*500 mm
Épaisseur de la feuille supérieure 150 à 800 g/m2 150 à 800 g/m2 150 à 800 g/m2 150 à 800 g/m2
Épaisseur de la feuille de fond épaisseur de papier ≤ 10 mm épaisseur de papier ≤ 10 mm épaisseur de papier ≤ 10 mm épaisseur de papier ≤ 10 mm
Vitesse de fonctionnement 150 m/min 150 m/min 150 m/min 150 m/min
Précision ± 0,8 mm ± 0,8 mm ± 0,8 mm ± 0,8 mm
Puissance totale 22 kW 22 kW 24 kW 24 kW
Dimension 15000*2400*2520 mm 15300*2600*2520 mm 15500*2800*2520 mm 15700*3100*2520 mm
Le poids 8 000 kg 9 000 kg 11000 kg 13000 kg



1.Alimentation en feuille de fond
ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v 0



Utiliser un système de commande électrique à servo moteur importé, avec une courroie d'aspiration japonaise NITTA pour fabriquer un onduleur de puissance d'aspiration et une courroie nettoyée par rouleau à eau;Technologie brevetée pour assurer que le carton et le carton sortent en douceur et fonctionnent facilement

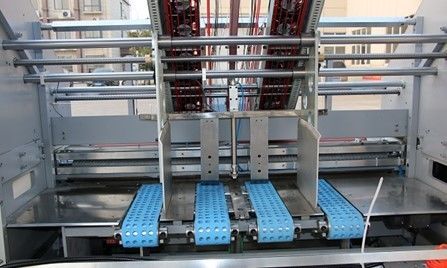

2.Mécanisme d'alimentation des feuilles supérieures
ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v 1

La pompe Becker permet de régler librement la prise de levage et l'alimentation du chargeur automatique à grande vitesse pour s'adapter à la fois au papier mince et au papier épais.s'assurer que le papier d'alimentation supérieur fonctionne rapidement et en douceur.

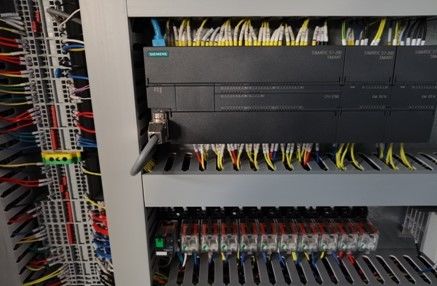

3Système électrique
ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v 2



4Partie pré-stockée

ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v 3
Le système de pré-pilage avec fonction préréglée peut être réglé en taille de papier via l'écran tactile et orienté automatiquement pour réduire efficacement le temps de configuration.

5Système de transmission
ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v 4

Les deux rouleaux à pression, les rouleaux à pression, les rouleaux à pression et les rouleaux à pression sont équipés d'une courroie synchrone de porte avec roulement SKF comme transmission principale.la valeur du rouleau d'amortissement et de la colle peut être facilement réglée par une poignée avec un codeur mécanique.

6. Système de positionnement et rouleau de colle
ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v 5
La photocellule, avec le module Parker Dynamic et le système Yaskawa Servo, assurent la précision de l'orientation du papier supérieur et inférieur.Rouleau de colle en acier inoxydable avec finement broyé à l'anilox pour garantir un revêtement de colle uniforme même à min. quantité de colle.

7. Système de fonctionnement à écran tactile
ZGFM1500 Laminaire à flûte semi-automatique de tôle ondulée à tôle 220v 6
Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine haute résolution,et réalise la surveillance dynamique en temps réel du fonctionnement et de la défaillance, ce qui facilite l'ajustement et le dépannage.
