Machine de stratification de cannelure ondulée automatique 5ply trois dans un Multifuncational

Machine automatique à grande vitesse de stratification de cannelure

Caractéristiques de fonctionnement

●Cette machine peut stratifier la combinaison de deux cartons ondulés et n'importe quel type de feuille supérieure ensemble. Elle peut produire deux - panneau de couche (carton + carton), 3ply, 4ply, 5ply, 7ply et d'autres produits.

●Type de stratification : ondulé + ondulé + carton, ondulés + ondulés, ondulés + carton, carton + carton, carton + conseil + carton gris, etc.

●Détection automatique de papier dessus et bas, technologie servo automatique de correction. Faites la voie supérieure de papier automatiquement et adaptez le papier inférieur, et l'exactitude est haute.

●Le système de commande importé par utilisation inférieure de moteur servo de pièce d'alimentation-papier, avec la ceinture d'aspiration du Japon NITTA et ainsi que le système de alimentation de rebord avant.

●Le support multifonctionnel du papier inférieur conviennent à incurvé ridé.

●Grand rouleau de colle d'acier inoxydable (160mm) avec l'anilox fin rectifiant pour garantir même la colle enduisant même à la quantité minimum de colle.

●La plate-forme de levage à double utilisation, nous pouvons employer la structure de pré-empileur pour pousser pré - la pile du papier dans la plate-forme. Nous pouvons également pousser la pile de papier directement dans la plate-forme.

●Des matériaux spéciaux de polyéthylène sur la surface du rouleau de revêtement et du rouleau presseur, colle est automatiquement abandonnés, frottant librement.

●Employez un système de circulation de colle pour réduire la perte de colle et pour stabiliser l'effet d'adhérence de colle.

●Un - ajustement de clic de la machine entière (juste écrire format papier).

●Surveillance visuelle.

Paramètres :

Caractéristiques structurelles :

◆Adoptant le système de contrôle de transmission principal mondial, seulement le besoin au l'automatique-accord de système de format papier d'entrée.

◆Montage ultra-rapide automatisé, jusqu'à 12 000 morceaux par heure.

◆tête de type Chuanliu d'alimentation en air, avec quatre ensembles de becs en avant et quatre ensembles de becs d'aspiration.

◆Le bloc de Feida adopte le bas carton de pile, qui peut adapter le papier à la palette, et peut installer le pré-empileur voie-aidé

◆Employez les ensembles multiples de yeux électriques pour connaître la position anticipée du résultat, et faites le moteur servo des deux côtés du papier de visage pour tourner indépendamment pour compenser l'alignement de fin papier supérieure et, qui est précis et lisse.

◆Le système de contrôle électronique de plein exercice, utilisant l'affichage modèle d'interface homme-machine et de programme de PLC, peut automatiquement détecter des conditions de fonctionnement et des disques de travail.

◆Le système automatique de remplissage de colle peut automatiquement compenser la colle perdue et coopérer avec la réutilisation de colle.

INTRODUCTION DE BRANCHE :

1. ALIMENTATION-PAPIER INFÉRIEURE


Système de commande électrique importé par utilisation de moteur servo, avec l'aspiration du Japon NITTA
ceinture pour faire l'inverseur de puissance d'aspiration, et ceinture nettoyée par le rouleau de l'eau ; Breveté
la technologie à assurer rident et le carton sort sans à-coup et opération simple.


2. MÉCANISME D'ALIMENTATION SUPÉRIEUR DE FEUILLE

Le bec de levage et de alimentation de papier du feedr consacré automatique à grande vitesse peut être librement ajusté pour être adapté au papier mince et épais. En même temps que la pompe de Becker. Assurez la course de papier de alimentation supérieure rapidement et sans à-coup.


3. SYSTÈME ÉLECTRIQUE

Conçu dans l'accord avec la condition européenne de la CE, assurez la stabilité de machine, le rendement élevé et le bas échec. Utilisant l'interface homme-machine et la combinaison de PLC, montrez toute l'information, telle que l'avertissement, l'erreur pour détecter, les échecs, et la vitesse de fonctionnement, etc. sur l'écran d'un coup d'oeil.


4. PIÈCE DE PRE-STACK

le système de Pré-pile avec la fonction préréglée peut être placé en tant que format papier par l'écran tactile et être orienté automatiquement pour réduire le temps installé efficacement.



5. TRANSMISSION

Ceinture synchrone de portes ainsi que SKF soutenant comme la transmission principale est adoptée pour assurer la stabilité. Les deux rouleaux presseurs, rouleau de amortissement et valeur de colle peuvent être facilement ajustés par la poignée avec l'encodeur mécanique.

système de positionnement 6.Left-right




7. SYSTÈME DE POSITIONNEMENT ET ROULEAU DE COLLE


L'utilisation des ensembles multiples de capteur photoélectrique en bas couvre la position relative,
feuilles de dessus de contrôle des deux côtés du moteur servo pour faire l'action indépendante de compensation, de sorte que positionnement précis du papier supérieur et du papier inférieur.
Rouleau d'acier inoxydable, jamais rouille, après avoir étroitement rectifié,
a garanti la quantité minimum de colle enduite également.
En bas du rouleau soyez nettoyé par le rouleau de l'eau.


8. SYSTÈME D'OPÉRATION D'ÉCRAN TACTILE


Il adopte le contrôle centralisé de l'écran tactile, réalise le dialogue homme-machine avec l'interface homme-machine à haute résolution, et réalise la surveillance dynamique en temps réel de l'opération et du défaut, la rendant plus commode pour s'ajuster et dépanner



9. SYSTÈME DE ALIMENTATION DE BORD D'ATTAQUE (OPTIONOL)


Ce système est pour l'option, plus approprié aux feuilles inférieures de grande taille et épaisses.


10. CONDUCTEUR SERVO DE SHAFTLESS (FACULTATIF)


Ce système est pour l'option, plus approprié aux feuilles supérieures de longue taille.

11. GRAND SYSTÈME D'ASPIRATION POUR LE PAPIER INFÉRIEUR (FACULTATIF)


Ce système est pour l'option, si vos produits avec le carton, en carton ondulé, et 3 ou 5 couches. vous pouvez choisir ce système.


12. SYSTÈME DE LUBRIFICATION AUTOMATIQUE (FACULTATIF)


Lubrifiez l'incidence régulièrement pour prolonger la durée de vie de l'incidence


13. SURVEILLANCE VISUELLE (FACULTATIVE)


Cette option peut surveiller le fonctionnement de machine, le besoin d'opérateur marchant autour de la machine fréquemment.

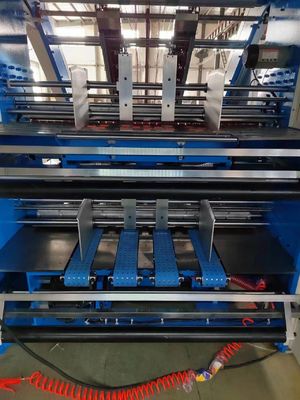

Image de machine
