Détails sur le produit:
|
| Papier maximum de taille: | 1500*1500mm | Pape minimum de taille: | 360*380mm |
|---|---|---|---|
| Épaisseur supérieure de feuille: | 150-800g | Après des ventes: | appui en ligne |
| Surligner: | Machine à grande vitesse de lamineur de 20KW cannelure,machine de papier de lamineur de cannelure de 1500*1500mm,Machine de stratification de cannelure de la CE pour le papier |
||

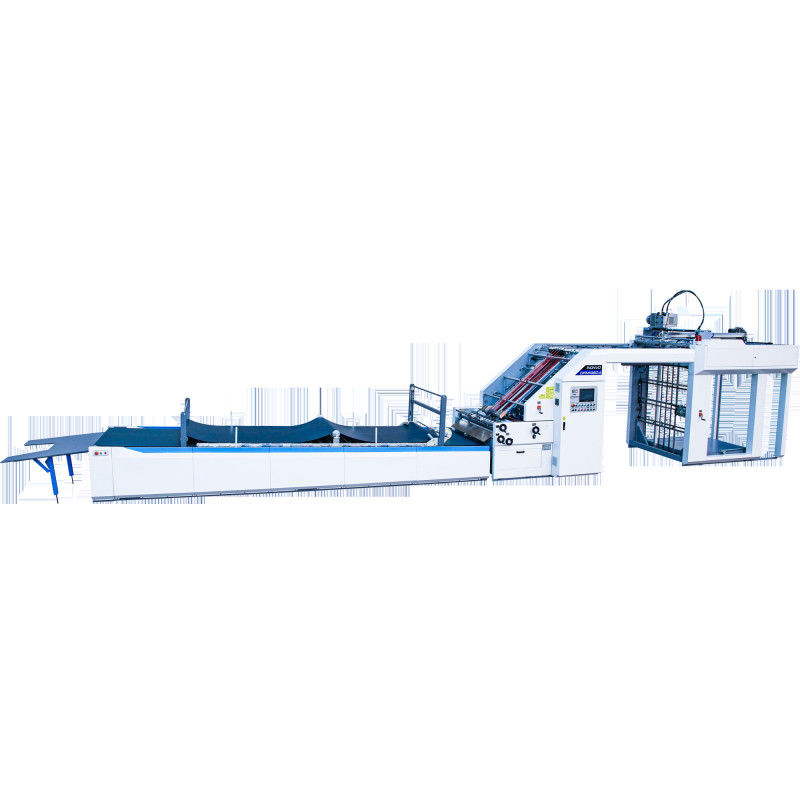

Le papier supérieur est envoyé par le système DP supérieur et envoyé au détecteur de début du mécanisme de positionnement pour la détection. Alors le papier inférieur est envoyé ; après le papier inférieur est enduit de la colle sur la roue de colle, le papier supérieur et le papier inférieur sont respectivement transportés aux détecteurs synchrones de papier des deux côtés, après la détection, le contrôleur calcule la valeur d'erreur du papier et du papier inférieur, et le dispositif servo de compensation des deux côtés du papier compense le papier dans une position prédéterminée épisser, et puis pressurise le transport. La machine presse le papier et le transporte à la machine de la livraison pour rassembler le produit fini.
Fonction :
Le papier peut être stratifié avec le carton pour augmenter la force et l'épaisseur du matériel ou des effets spéciaux. Après le découpage, il peut être employé pour empaqueter des boîtes, des panneaux d'affichage et d'autres buts.
Paramètres
| Modèle | GFM1500-A | GFM1700-A | GFM1900-A | GFM2200-A |
| Taille maximum | 1500*1500mm | 1700*700mm | 1900*1900mm | 2200*2100mm |
| Taille minimum | 380*380mm | 360*400mm | 500*500mm | 500*500mm |
| Papier supérieur | 150-800gsm | 150-800gsm | 150-800gsm | 150-800gsm |
| Papier inférieur | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm |
| 160meters/min | 160meters/min | 160meters/min | 160meters/min | |
| Vitesse maximum | 12000pcs/hour | 12000pcs/hour | 12000pcs/hour | 12000pcs/hour |
| Puissance | 20kw | 20kw | 22kw | 22kw |
| Exactitude | ±1mm | ±1mm | ±1mm | ±1mm |
Matériaux applicables :
Papier supérieur --- 120 | papier de 800g/m
Papier inférieur--- ≤10mm ABCDEF ≥300gsm en carton ondulé
Collez - la colle de fécule de maïs, la colle blanche etc., valeur du pH entre 6 | 8
Caractéristiques structurelles :
Adoptant le système de contrôle de transmission principal mondial, seulement le besoin au l'automatique-accord de système de format papier d'entrée.
Montage ultra-rapide automatisé, jusqu'à 150m/min.
Conducteur à grande vitesse, avec quatre ensembles de becs en avant et quatre ensembles de becs d'aspiration.
Le bloc d'alimentation adopte le bas carton de pile, qui peut adapter le papier à la palette, et peut installer le pré-empileur voie-aidé
Employez les ensembles multiples de yeux électriques pour connaître la position anticipée du résultat, et faites le moteur servo des deux côtés du papier de visage pour tourner indépendamment pour compenser l'alignement de fin papier supérieure et, qui est précis et lisse.
Le système de contrôle électronique de plein exercice, utilisant l'affichage modèle d'interface homme-machine et de programme de PLC, peut automatiquement détecter des conditions de fonctionnement et des disques de travail.
Le système automatique de remplissage de colle peut automatiquement compenser la colle perdue et coopérer avec la réutilisation de colle.
CARACTÉRISTIQUES
ALIMENTATION DE LA FEUILLE 1.BOTTOM
Système de commande importé par utilisation de moteur servo, avec la ceinture d'aspiration du Japon NITTA et le grand ventilateur pour assurer l'alimentation sans heurt de 2ply, de 3ply, de 4ply, de 5ply et de carton.

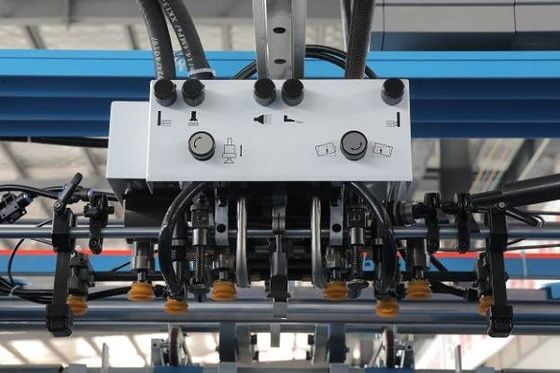

MÉCANISME D'ALIMENTATION DE LA FEUILLE 2.TOP
Le bec de levage et de alimentation de papier du conducteur consacré automatique à grande vitesse peut être librement ajusté pour être adapté au papier mince et épais. En même temps que la pompe de Becker, assurez la course de papier de alimentation supérieure rapidement et sans à-coup.

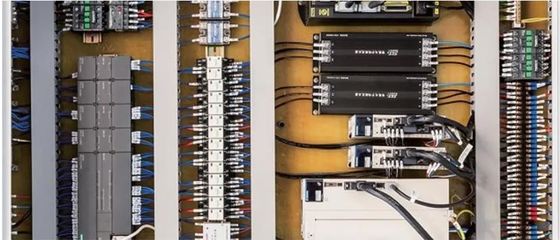

SYSTÈME 3.ELECTRICAL
Conçu et adopter le contrôleur de mouvement d'U.S.A Parker ainsi que le système de servo de Yaskawa et l'inverseur, PLC de Siemens pour assurer la course de machine à la vitesse et à l'exactitude maximales en tant que la représentation de la meilleure qualité et stabilité courante.
PARTIE 4.PRE-STACK
le système de Pré-pile avec la fonction préréglée peut être placé en tant que format papier par l'écran tactile et être orienté automatiquement pour réduire le temps installé efficacement.
système 5.Transmission
Ceinture synchrone de portes ainsi que SKF soutenant comme la transmission principale est adoptée pour assurer la stabilité. Les deux rouleaux presseurs, rouleau de amortissement et valeur de colle peuvent être facilement ajustés par la poignée avec l'encodeur mécanique.
6. SYSTÈME DE POSITIONNEMENT ET ROULEAU DE COLLE
Cellule photo-électrique ainsi que le système de module de Parker Dynamic et de servo de Yaskawa assurer l'exactitude de l'orientation du papier dessus et bas. Rouleau de colle d'acier inoxydable avec l'anilox fin rectifiant pour garantir même le revêtement de colle même à la quantité de colle de mn.
ROULEAU 7.GLUE :
Le rouleau d'acier inoxydable, jamais rouille, après avoir étroitement rectifié, a garanti l'amountglue minimum enduit également. En bas du rouleau soyez nettoyé par le rouleau de l'eau.
SYSTÈMEDEALIMENTATIONDEBORDDE 8.LEADING(OPTION)
Ce système est pour l'option, plus approprié aux feuilles inférieures de grande taille et épaisses.
OPTIONS :
SYSTÈME DE ALIMENTATION DU BORD 1.LEADING
Rebord avant assurer en carton ondulé épais comme 5 ou 7 couches courues sans à-coup même sous traiter très la condition.
CONDUCTEUR 2.SHAFTLESS SERVO
Le conducteur servo de Shaftless est utilisé pour la feuille extra-longue au mouvement flexible.
